在成都新同兴环保有限公司数百套一体化污水处理装置的运行经验的基础上，设计出一种可地埋（地上）的新型一体化污水
处理设备。该设备能使生活污水和与之类似的工业有机废水经该设备处理后达到用户要求的排放标准。设备可用于
小区、医院、电站、学校、工厂、宾馆、综合办公楼和各类公共建筑的生活污水处理，也可用于工业废水处理（非
标订做）。经该设备处理的出水水质，达到相应的国家排放标准。
产品特点
1、全套设备可埋设于地下或放置地上，若埋于地下，设备上方地表可作为绿化或其他用地。
2、采用二级生化处理工艺，其处理效果优于传统的活性污泥法或生物膜法。产生的污泥来少，水质的适应性强，
耐冲击负荷好，出水水质稳定，运行成本低。内部填料采用公司拥有的国家专利污水处理生物悬浮填料比表面积大
，微生物易挂膜，脱膜，在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。
3、可采用220V民用电源，克服了大多数设备只能采用380V电源的弊端。
4、曝气采用潜水曝气机或回转风机，产生的噪声在国家标准范围内。

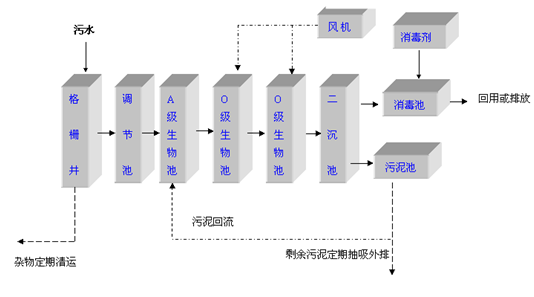

工艺流程图
生活污水一体化设备工艺流程说明
废水经格栅拦截去除水中废渣、纸屑、纤维等固体悬浮物，进入调节池，在调节池内均质、均量后经泵提升至
A级生物池，在A级生物池段异养菌将 污水中可溶性有机物水解为有机酸，使大分子有机物分解为小分子有机物，
不溶性的有机物转化成可溶性有机物，将蛋白质、脂肪等污染物进行氨化。在O级生物池段存在好氧微生物及消化
菌，其中好氧微生物将有机物分解成CO2和H2O;在充足供氧条件下，硝化菌的硝化作用将NH3-N氧化为NO3-，通过回
流控制返回至A级生物池，在缺氧条件下，异氧菌的反硝化作用将NO3-还原为分子态氮，接触氧化池出水自流进入
沉淀池进行沉淀，沉淀池出水进入过消毒池进行二氧化氯消毒，消毒出水达标排放。
污泥池的污泥一部分回流至A级生物池，剩余污泥定期外运处置。
1、A级生物池(缺氧池)
将污水进一步混合，充分利用池内高效生物弹性填料作为细菌载体，靠兼氧微生物将污水中难溶解有机物转化
为可溶解性有机物，将大分子有机物水解成小分子有机物，以利于后道O级生物处理池进一步氧化分解，同时通过
回流的硝炭氮在硝化菌的作用下，可进行部分硝化和反硝化，去除氨氮。
2、O级生物池(生物接触氧化池)
该池为本污水处理的核心部分，分两段，前一段在较高的有机负荷下，通过附着于填料上的大量不同种属的微
生物群落共同参与下的生化降解和吸附作用，去除污水中的各种有机物质，使污水中的有机物含量大幅度降低;后
段在有机负荷降低的情况下，通过硝化菌的作用，在氧量充足的条件下降解污水中的氨氮，同时也使污水中的COD
值降低到更低的水平，使污水得以净化。两段式设计能使水质降解成梯度，达到良好的处理效果，同时设计采用相
应导流紊流措施，使设计更合理。
曝气方式采用微孔曝气，这样的设计能有效的避免管路由于处理废水产生的污泥堵塞，延长使用寿命，提高氧
利用率高。
3、沉淀池
沉淀是污水中的悬浮物在重力作用下，与水分离的过程。这种工艺简单易行，分离效果好，在各类污水处理系
统中往往是不可缺少的一种工序。
此处沉淀池作用是进行固液分离去除生化池中剥落下来的生物膜和悬浮污泥，使污水真正净化，使出水效果稳
定。
4、消毒池
二沉池出水流入消毒池进行消毒，使出水水质符合卫生指标要求，合格外排。
消毒池内设计消毒装置，导流板，消毒设计投加氯片接触的消毒方式。该投加方式具有投加方便，简单安全等
特点，经消毒后的水再排入市政污水管道或附近水域。
5、污泥池
二沉池污泥经污泥泵定时排至污泥池，并设污泥回流装置，部分污泥回流至A级生物处理池进行硝化和反硝化
，既减少了污泥的生成，也利于污水中氨氮的去除。剩余污泥进行污泥浓缩，和好氧消化，污泥上清液回流排入调
节池再处理，剩余污泥定期抽吸外运(每年二至三次)。
6、清水池
消毒池出水进入清水池，可直接达标排放或者中水回用。
四、技术特点
1、停留时间
污水在设备池体停留时间达16小时，采用二级生化处理，停留时间充足，出水达标且稳定;
2、配有硝化液回流泵和污泥回流泵，保证出水氨氮指标，同时减少污泥量;
3、风机水泵都是一备一用，杜绝单一连续使用;
4、电控采用PLC微电脑触摸屏全自动控制，淘汰老式的手动按键控制;
5、进水配有圆盘布水器，保证进水均匀，防止短流;
6、进水管装有流量调节系统，可以控制进水流量，进水量稳定;
7、曝气头采用倒置，边角采用斜置，防止出现曝气死角;智能控制风量，防止扰动挂膜污泥;曝气管采用环形
安装，防止曝气不均匀;
8、可埋于地下也可放于地上，模块化设计，机构紧凑，节省占地面积;

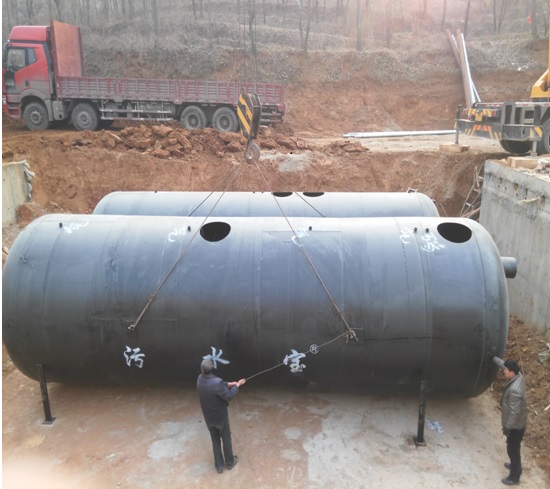

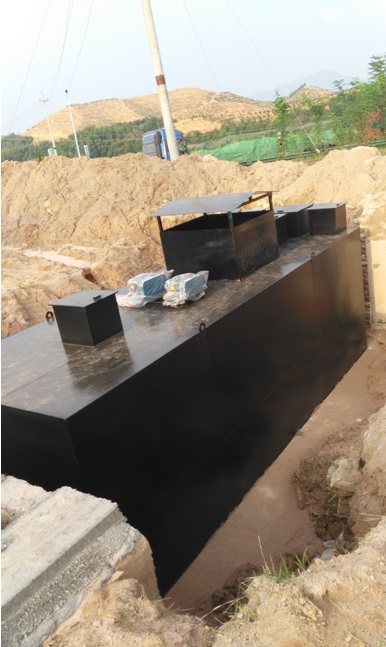

五、设备实体图
